BOE 171 de 2015, Disposición 8042, Llibre segon
|
Secció 2:
Senyals fixos fonamentals (FF)
|

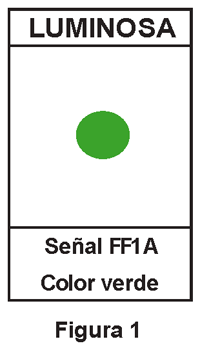

FF1A
|
Via lliure
|
![FF1A](https://www.boe.es/datos/imagenes/disp/2015/171/08042_002.png)
| Ordena: circular normalment si res no s'hi oposa.
|
|

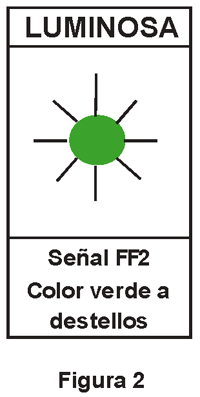

FF2
|
Via lliure condicional
|
![FF2](https://www.boe.es/datos/imagenes/disp/2015/171/08042_003.png)
| Ordena: no excedir la velocitat de 160 km/h en passar pel senyal següent, llevat que aquest últim ordeni via lliure.
|
|
FF3A,B,C
|
Anunci de precaució
|
![FF3](https://www.boe.es/datos/imagenes/disp/2015/171/08042_004.png)
| Ordena: no excedir la velocitat de 30 km/h (senyal FF3A), o el que indiqui el nombre
de la pantalla (senyals FF3B i FF3C), al pas per les agulles situades a continuació
del senyal següent (a aquests efectes no es comptabilitzen els senyals de retrocés).
|
|

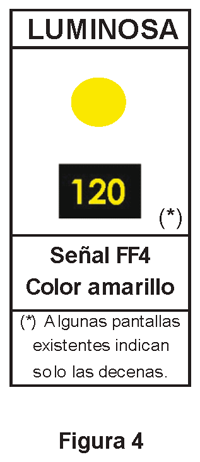

FF4
|
Preanunci de parada
|
![FF4](https://www.boe.es/datos/imagenes/disp/2015/171/08042_005.png)
| Ordena: no excedir la velocitat en km/h que indiqui el nombre de la pantalla, en
passar pel senyal següent, llevat que aquest últim ordeni via lliure, via lliure
condicional o preanunci de parada.
|
|

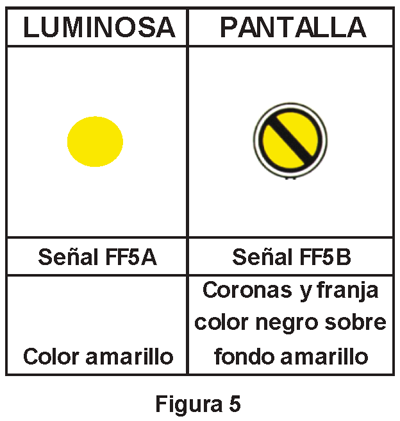

FF5
|
Anunci de parada
|
![FF5](https://www.boe.es/datos/imagenes/disp/2015/171/08042_006.png)
| Ordena: posar-se en condicions de parar davant de:
a) el senyal següent
b) el piquet de sortida de la via d'estacionament
c) un final de via.
|
|

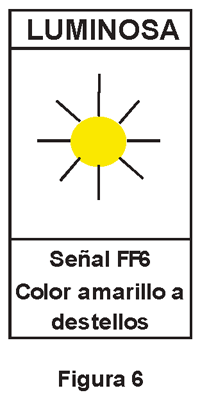

FF6
|
Anunci de parada immediata
|
![FF6](https://www.boe.es/datos/imagenes/disp/2015/171/08042_007.png)
| Ordena: posar-se en condicions de parar davant de:
1) el senyal següent o
2) un final de via, situats a curta distància.
|
|

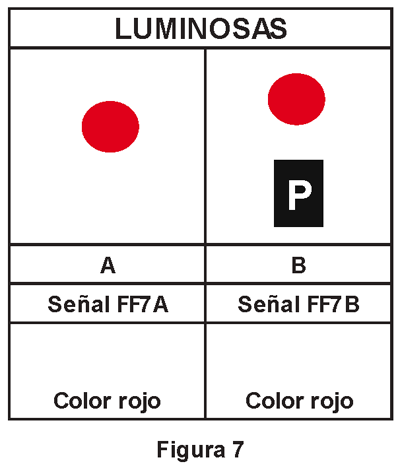

FF7A,B
|
Parada
|
![FF7AB](https://www.boe.es/datos/imagenes/disp/2015/171/08042_008.png)
| Ordena: parar davant del senyal sense depassar-lo, amb l'excepció que indica el
punt següent.
|
|
FF7C,D |
Parada selectiva
|
![FF7CD](https://www.boe.es/datos/imagenes/disp/2015/171/08042_009.png) |
|
|

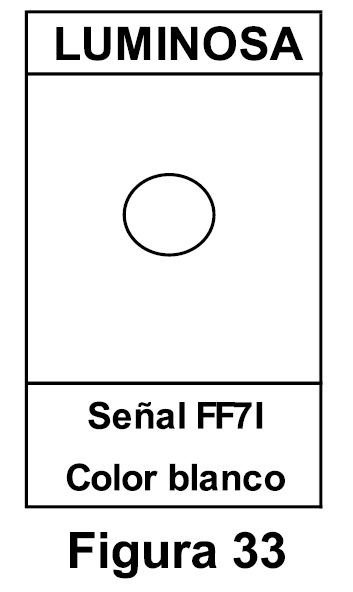

FF7E,I |
|
![FF7E](https://www.boe.es/datos/imagenes/disp/2015/171/08042_091.png) ![FF7I_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16411.png) |
|
|
FF8
|
Depassament autoritzat
|
![FF8](https://www.boe.es/datos/imagenes/disp/2015/171/08042_010.png)
|
|
|

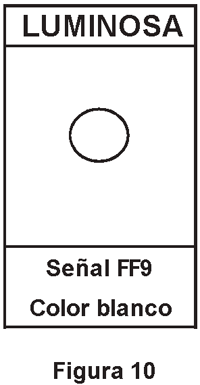

FF9
|
Moviment autoritzat
|
![FF9](https://www.boe.es/datos/imagenes/disp/2015/171/08042_011.png)
|
|
|

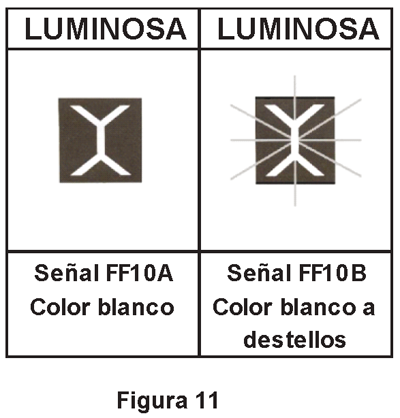

FF10
|
Pas a nivell protegit
|
![FF10](https://www.boe.es/datos/imagenes/disp/2015/171/08042_012.png)
|
|
|

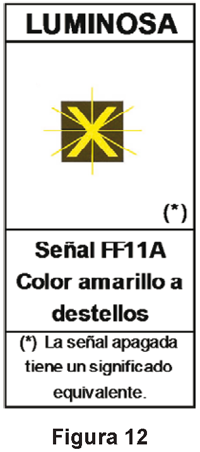

FF11
|
Pas a nivell sense protecció
|
![FF11](https://www.boe.es/datos/imagenes/disp/2015/171/08042_013.png)
|
|
|
Senyals fixos indicadors (FI)
|

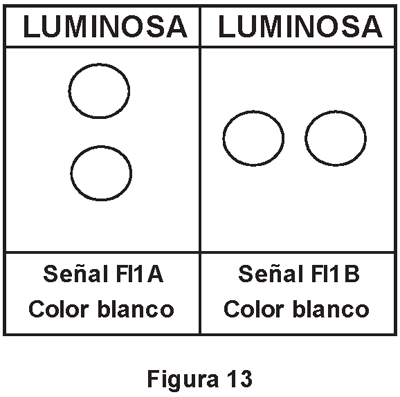

FI1
|
|
![FI1](https://www.boe.es/datos/imagenes/disp/2015/171/08042_014.png)
| Amb el senyal FI1A: que l'itinerari està establert per la via directa.
Amb el senyal FI1B: que l'itinerari està establert per la via desviada.
|
|

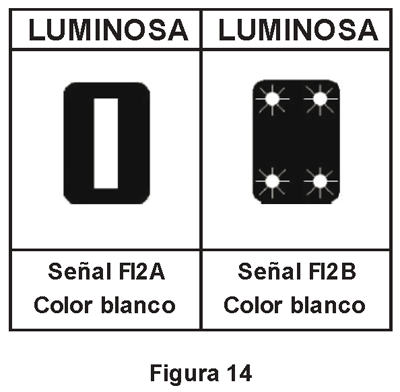

FI2
|
|
![FI2](https://www.boe.es/datos/imagenes/disp/2015/171/08042_015.png)
|
|
|

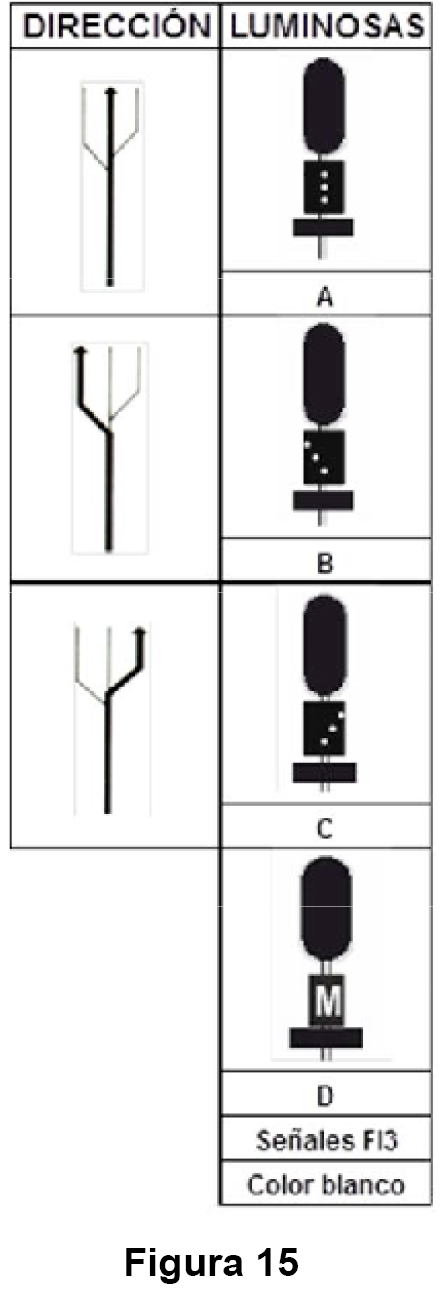

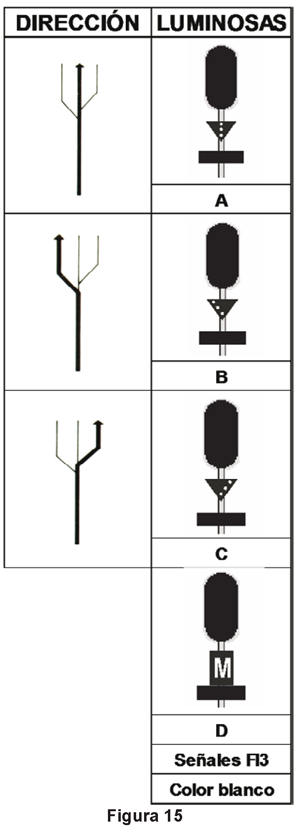

FI3
|
|
![FI3](https://www.boe.es/datos/imagenes/disp/2015/171/08042_016.png) ![FI3_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16219.png)
|
|
|
FI4
|
|
![fi4](im/fi4.png)
|
|
|
FI5
|
|
![fi5](im/fi5.png)
|
|
|
FI6
|
|
![fi6](im/fi6.png)
|
|
|
FI7
|
|
![fi7](im/fi7.png)
|
|
|
FI8
|
|
![fi8](im/fi8.png)
|
|
|
FI9
|
|
![fi9](im/fi9.png)
|
|
|
FI10
|
|
![fi10](im/fi10.png) ![FI10](https://www.boe.es/datos/imagenes/disp/2015/171/08042_094.png)
|
|
|
FI11
|
|
![fi11](im/fi11.png)
|
|
|
FI12
|
|
![fi12](im/fi12.png)
|
|
|
FI13
|
|
![fi13](im/fi13.png)
|
|
|
FI14
|
|
![fi14](im/fi14.png)
|
|
|

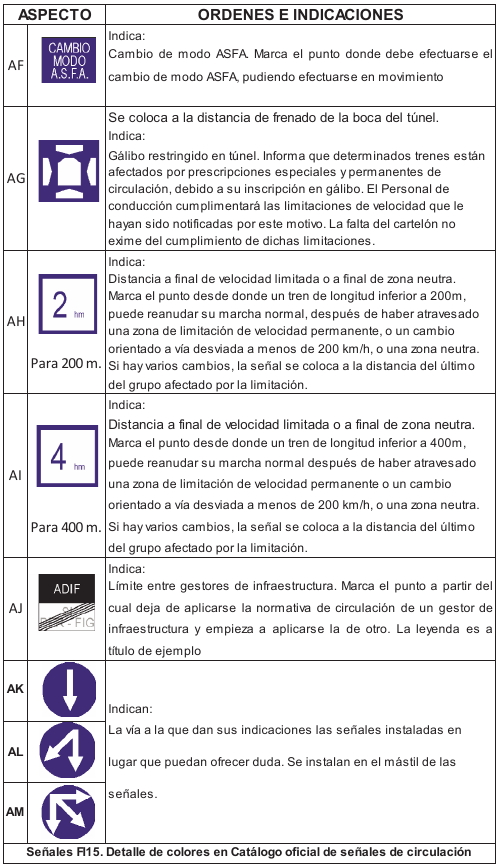

FI15
|
|
![fi15_a](im/fi15.png) ![fi15_b](im/fi15_b.png) ![fi15_c](im/fi15_c.png) ![fi15_d](im/fi15_d.png)
|
|
|
FI16
|
|
![fi16_a](im/fi16.png) ![fi16_b](im/fi16_b.png)
|
|
|

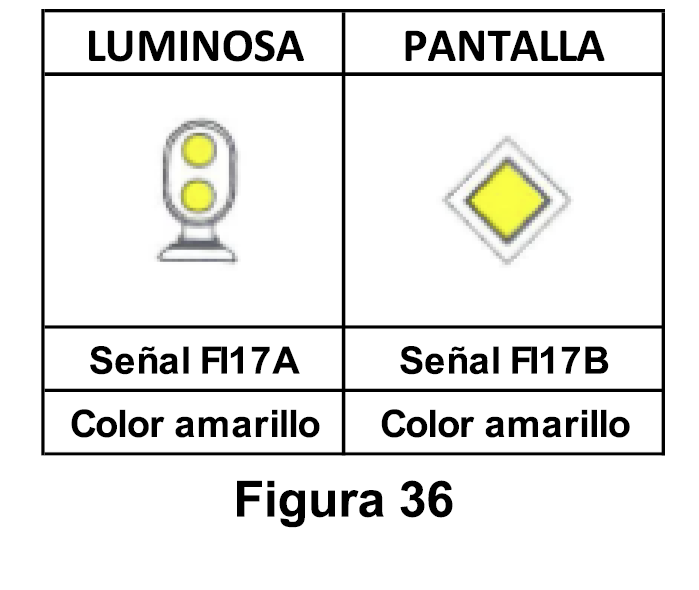

FI17
|
|
![FI17AB_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16435.png)
|
|
|
Senyals fixos de velocitat màxima (FVM)
|

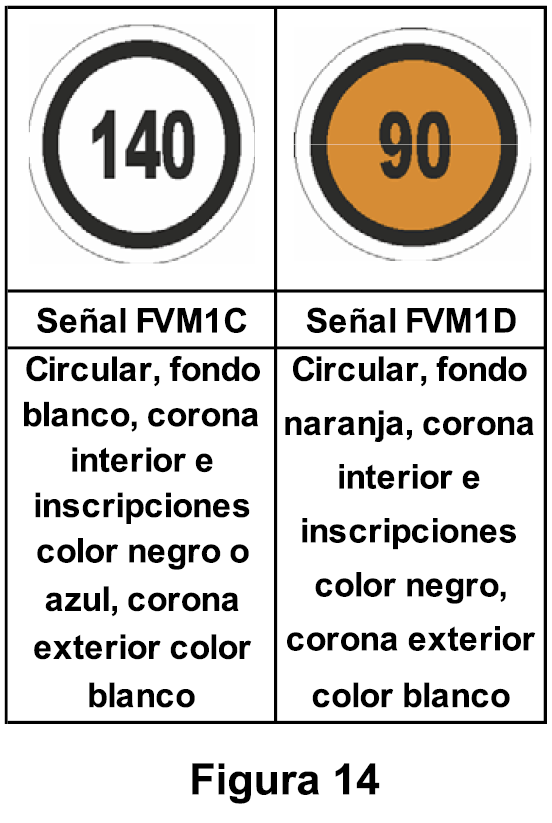

FVM1
|
|
![fvm1](im/fvm1.png) ![FVM1CD_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16324.png)
|
|
|

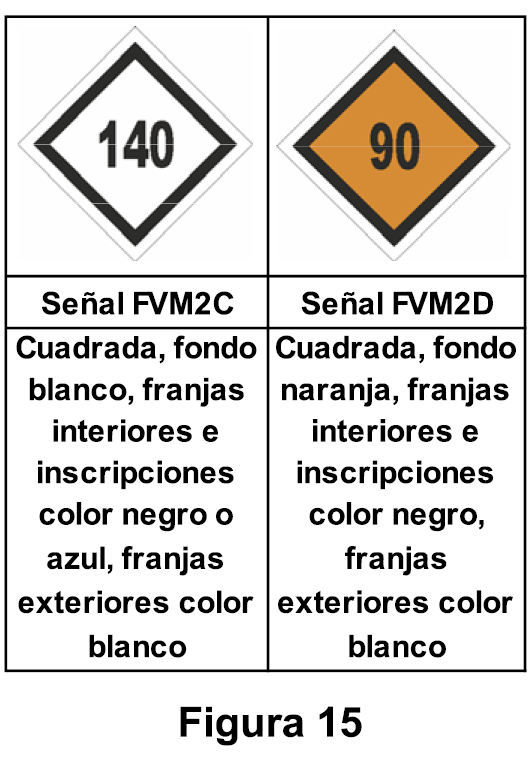

FVM2 |
|
![fvm2](im/fvm2.png) ![FVM2CD_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16336.png)
|
|
|

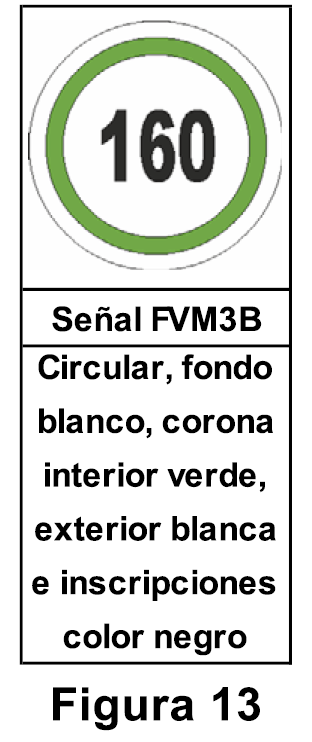

FVM3 |
|
![fvm3](im/fvm3.png) ![FVM3B_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16313.png)
|
|
|
FVM4 |
|
![fvm4](im/fvm4.png)
|
|
|
|
|
![fvm_a](im/fvm_a.png) ![fvm_b](im/fvm_b.png) ![fvm_c](im/fvm_c.png)
|
|
|
Senyals fixos de limitació de velocitat màxima
|

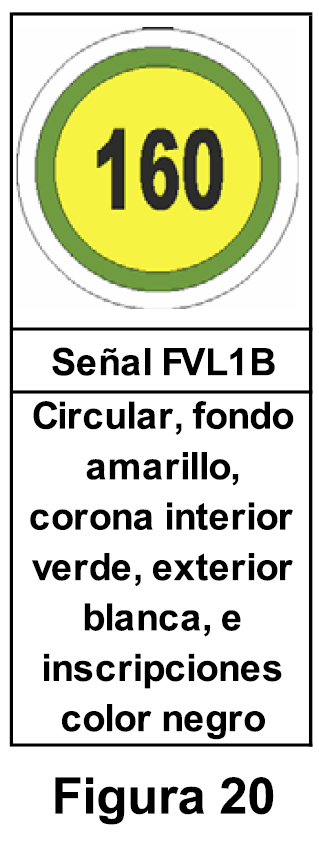

FVL1
|
|
![fvl1](im/fvl1.png) ![FVL1B_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16345.png)
|
|
|
|

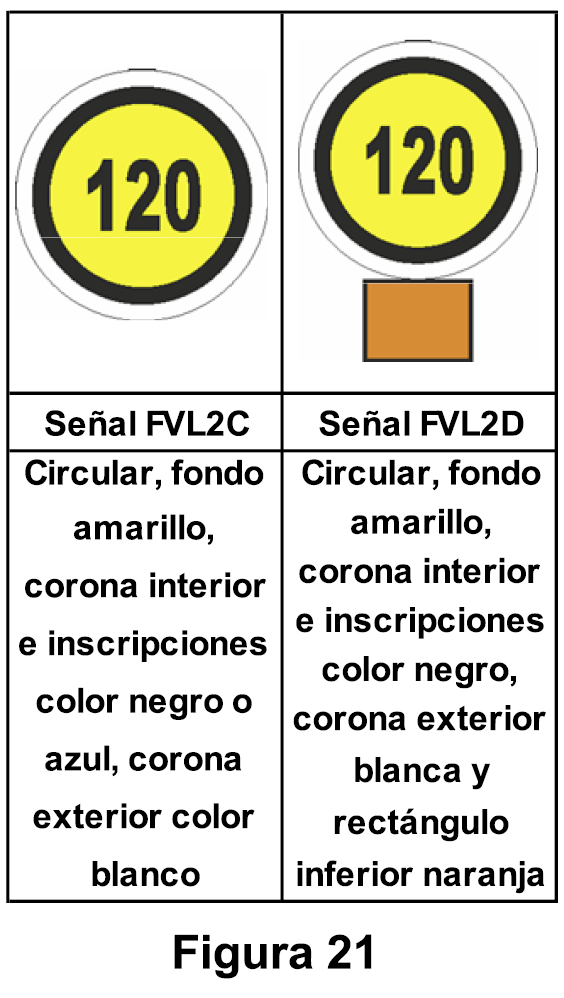

FVL2 |
|
![fvl2](im/fvl2.png) ![FVL2CD_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16355.png)
|
|
|
|

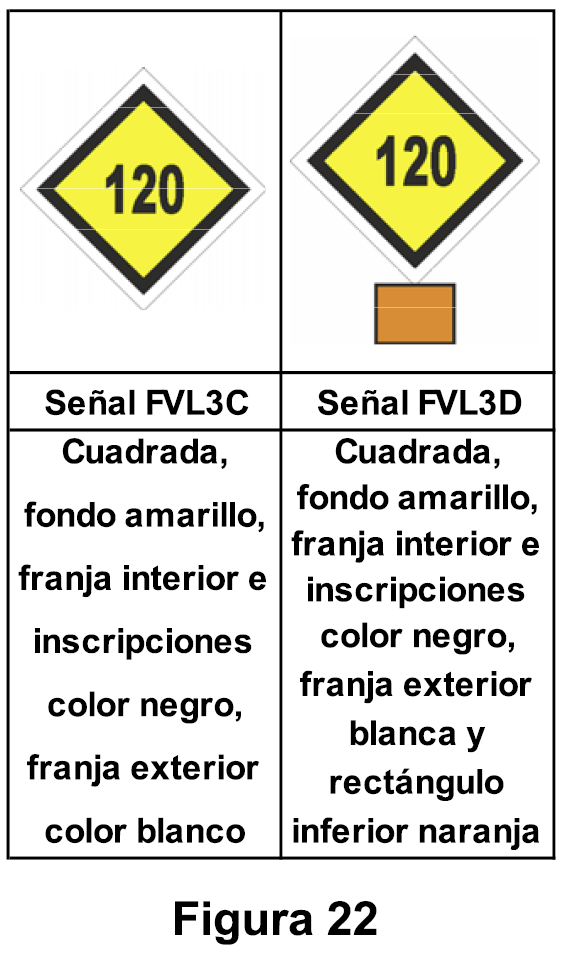

FVL3 |
|
![fvl3](im/fvl3.png) ![FVL3CD_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16370.png)
|
|
|
|

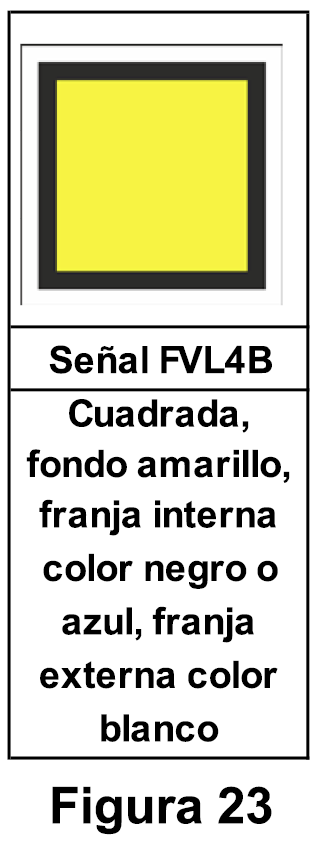

FVL4 |
|
![fvl4](im/fvl4.png) ![FVL4B_2018-285](https://www.boe.es/datos/imagenes/disp/2018/8/00285_16392.png)
|
|
|
|
|
|
![fvl_a](im/fvl_a.png) ![fvl_b](im/fvl_b.png)
|
|
|
Señales portátiles
|
|
|
|
|
|
Señales de los trenes
|
|
|
|
|
Libro segundo
|
C4. Señales ferroviarias específicas de la sección internacional Figueras-Perpignan (p. 106)
|
...
|
|
|
|
|
|
SIB3
|
|
![sib345](im/sib345.png)
|
|
|
|
...
|
|
|
|
|
|
SIM2
|
|
![sim2](im/sim2.png)
|
|
